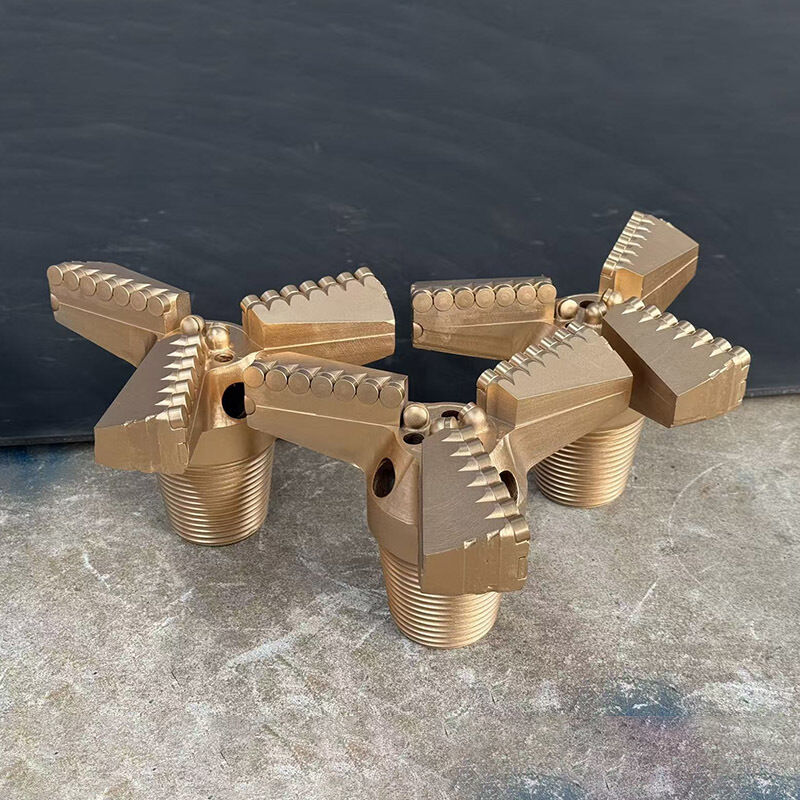

9 7/83 Blades PDC Diamond Bit PDC Drag Bit pour le forage de trous de forage

Foret diamant PDC 9 7/8” à 3 lames, foret de traînée PDC pour forage de trous

Foret de traînée à gradins

En prenant comme exemple la machine de forage à traction, sa structure typique comprend :

Système d'alimentation et de transmission : L'arbre de sortie de puissance du tracteur entraîne la boîte de vitesses par un joint universel, ajustant la vitesse à la valeur requise de la pompe à huile hydraulique. ‌

Système hydraulique : comprend une pompe à huile hydraulique, un moteur, une vanne directionnelle, une vanne de régulation de vitesse, etc., pour obtenir un contrôle indépendant et stable de la rotation du foret et de la vitesse d'avance, et dispose d'une fonction de protection contre les surcharges. ‌

Dispositif de forage : composé d'un foret, d'une poulie et d'un rail de guidage. Un foret se compose généralement d'une pointe de foret, de lames, de lames hélicoïdales et d'une broche. Il est entraîné en rotation par un moteur hydraulique, tandis qu'un autre moteur contrôle son levage et son avance par une transmission par chaîne. ‌

Le processus de travail comprend deux parties : la coupe du sol et le levage du sol. Lorsque le foret tourne et avance vers le bas, les lames hélicoïdales transportent le sol vers le haut le long d'une trajectoire spécifique. Pour assurer la continuité de l'opération, la vitesse du foret doit être supérieure à la valeur critique calculée théoriquement. Le mouvement du sol à la surface du foret peut être divisé en trois zones pour obtenir une fonction de levage de sol efficace. ‌‌

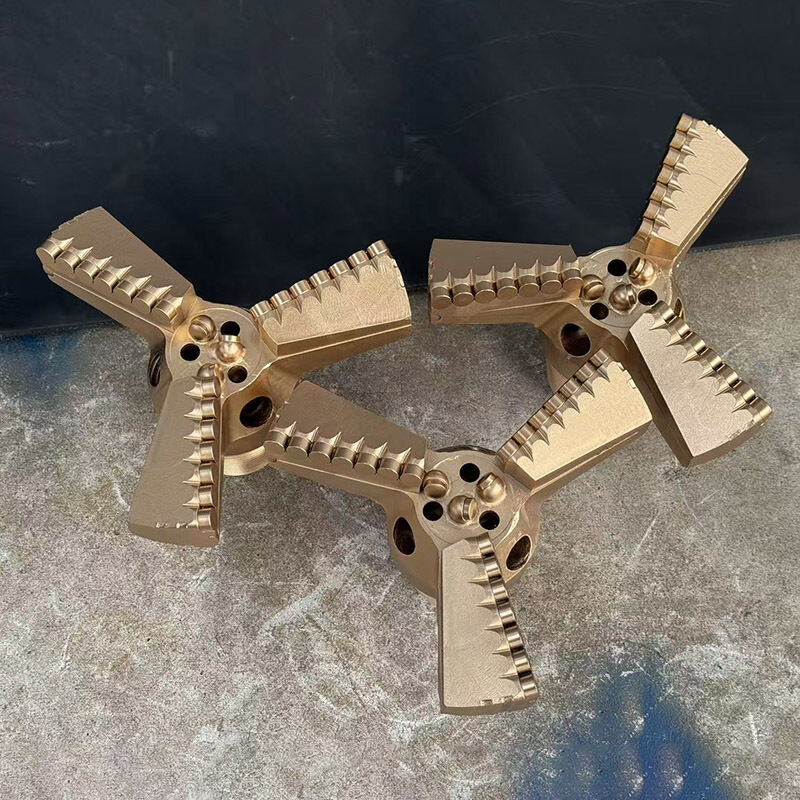

Foret de traînée à gradins à 3 lames

Les forets de traînée à gradins à 3 lames sont construits en une seule pièce d'acier allié moulé avec des pointes de coupe et des flancs de jauge en carbure de tungstène pour assurer une plus longue durée de vie. Ils comportent 3 lames et 3 trous de rinçage. Comparés aux forets à 4 lames, les forets de traînée à gradins à 3 lames ont tendance à forer plus rapidement et de manière plus agressive, mais leur durée de vie est plus courte et leur durabilité moindre. Les forets de traînée à gradins à 3 lames produiront une force de coupe plus importante que les forets de traînée de type chevron. La vitesse de la table de rotation des forets de traînée à gradins doit être comprise entre 60 et 80 tr/min avec un poids léger sur le foret (WOB).

Les forets de traînée à gradins à 3 lames sont des outils économiques pour le forage dans des formations géologiques plus tendres et à des profondeurs moindres. Ils sont principalement conçus pour les formations tendres à moyennes, telles que l'argile, le limon, le sable limoneux, la plupart des sols tendres à moyens ayant une certaine humidité, etc. Les forets de traînée à gradins sont également recommandés pour le forage dans les secteurs minier, d'exploration, environnemental, des puits d'eau, géothermique, etc.

Remarque : Le diamètre et le filetage indiqués ci-dessus sont des tailles courantes, d'autres tailles sont disponibles sur demande.

Taille du filetage : 2 3/8''  REG, 2 7/8'' REG, 3 1/2'' REG, 4 1/2''  REG, 6 5/8''  REG, 2'' API IF, 2 3/8'' IF, 2 7/8''  IF, tige A, tige N, AW, BW, NW, AWJ, BWJ, NWJ.

Caractéristiques des forets de traînée Sinodrills :

1, un corps monobloc en acier allié 4140 traité thermiquement pour la résistance et la durabilité du foret ;

2, usinage de filetage CNC pour une installation et une utilisation correctes ;

3, les pièces forgées sont fraisées pour mieux loger les inserts en carbure.

4, les inserts en carbure de tungstène sélectionnés de 5,5 mm d'épaisseur sont standard.

5, le dégagement est meulé à la main derrière les inserts en carbure pour des performances maximales.
